筒式加熱器是一款結實耐用、功能極為強大的產品，從塑料和包裝等重工業應用到飛機、列車車廂和卡車的急救護理醫療設備和分析測試儀器，其應用非常廣泛。
特長
●是一種長壽命、大功率的加熱器，最適合以加熱金屬板為主的加溫用途。
●最高可使用溫度請參閱各頁，還備有最高使用溫度達871℃的高溫型。
E最高使用溫度是發熱部的溫度，請注意導線的耐熱溫度，絕緣子和導線務必從安裝孔中引出。
基本結構
是將鎳鉻耐熱合金線纏繞在高溫特性優良的陶瓷芯上，并用氧化鎂絕緣的壓縮型加熱器。

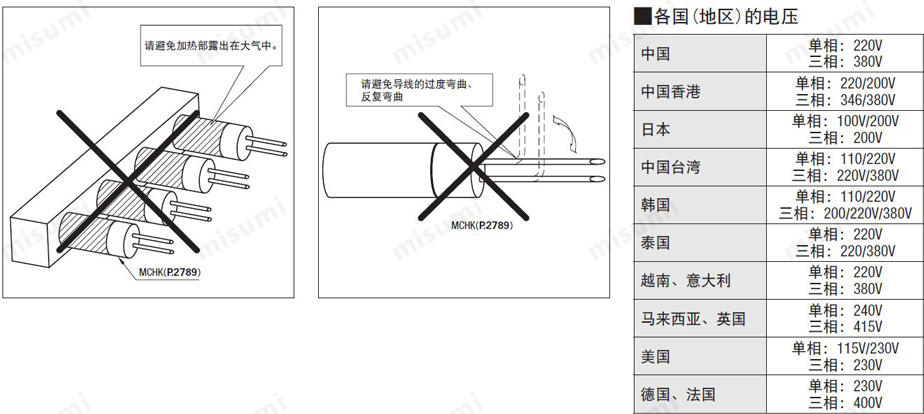

使用注意事項
①請勿使加熱器在大氣中空燒。否則，即使僅加熱器的部分發熱部分露出被加熱物體，也可能因異常發熱而導致斷線、起火。
②請避免使加熱器的導線和絕緣子部分與水等接觸。否則可能引起漏電或短路。
③應清除被加熱部加工孔時使用的機油、潤滑脂。否則會因炭化導致異常發熱。
④異常短的ON－OFF周期將對加熱器的壽命造成不良影響。建議使用PID控制的控制器。
⑤導線根部的鎳棒經多次彎曲可能會折斷。
⑥請勿使用額定電壓(V)以上的電源。
⑦從被加熱物體中取出加熱器時，請務必先切斷電源。并且請勿觸摸剛切斷電源的加熱器。
⑧導線出口附近應控制在130℃以下。
⑨使用帶法蘭加熱器時，法蘭附近應控制在180℃以下。
⑩不能在真空中使用。
?加熱器在加熱時會膨脹，可能導致發熱部露出安裝孔。建議用螺絲等固定。
?請選擇符合使用環境的電壓。如使用超過額定值的電壓，可能會損壞加熱器。
※各種筒式加熱器的其他注意事項記載在各產品頁中，以上各點注意也請務必遵守，并正確使用。
規格概述
加熱器的選擇
①確定所需的加熱器熱量(W)。

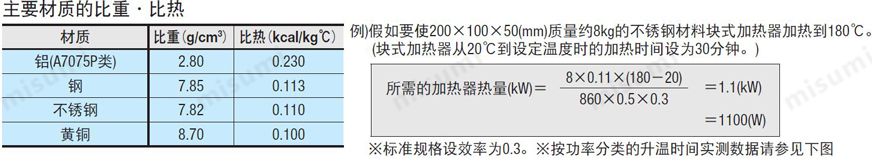

可根據被加熱物體的質量、比熱、上升溫度以及達到設定溫度所需的加熱時間，用下述公式計算求得。
效率因保溫、隔熱、加熱器的設置情況等而異，很難正確計算，但一般取0.2～0.5左右為宜。
②確定加熱器的根數和每根加熱器的熱量(W)。
根據被加熱物體的大小決定加熱器的根數，其合計熱量(W)就是被加熱物體所需的熱量。
例)使用2根550(W)的加熱器(合計1100W)。
●筒式加熱器的選擇(P.2789 MCHK型)
①確定加熱器的直徑和長度 ②確定使用的電壓(V) ③確定被加熱物體所需的熱量(W)
④ 確認符合所需的加熱器直徑(D)、長度(L)、電壓(V)、熱量(W)的產品，是否在L尺寸·W(功率)固定型(P.2789)·高溫型(P.2790)中。
注意：L尺寸·W(功率)固定型的功率(W)請選擇比所需熱量(W)大些的產品。

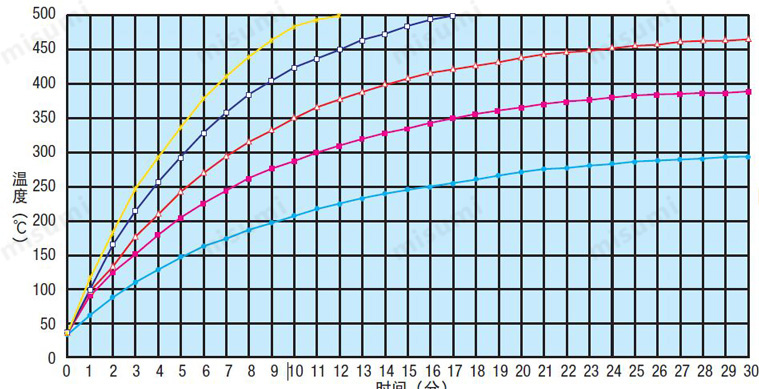

●按功率分類的升溫時間實測數據
相關產品
加熱器·溫調相關零件概要
■概要
·米思米的加熱器使用頻度高的常用規格已經標準化，能滿足用戶縮短交貨期的需求。
·控制加熱器所必需的溫度傳感器、溫調控制器等也可通過產品目錄同時選擇。
■基本構成(例)
·如下圖所示，加熱器請與溫度傳感器和溫調控制器組合使用。
·溫度調節流程
■加熱器使用范例
①溫度傳感器檢測到的溫度將作為溫調控制器的當前值(PV)顯示。
②如上述基本構成(例)所示，溫調控制器的設定溫度(SV)為80℃，當前值(PV)為20℃時，溫調控制器會施加電壓(ON)，使加熱器加熱。
③如一直保持施加電壓(ON)的狀態，溫度將超過設定值(SV)80℃。因此，當溫度上升至設定值(SV)80℃附近時，溫調控制器即停止施加電壓(OFF)。
當溫度的當前值(PV)下
使用方法
安裝方法
●請盡量縮小被加熱金屬塊的安裝孔間隙。
加工金屬塊安裝孔時，建議單側間隙取0.05以下。
※ 加熱器和被加熱物體間的密接程度會影響加熱器的壽命。而且大的間隙會延長時，鉆削孔也可使用，但建議所有加熱器的安裝孔采用鉸制孔。升溫時間，并導致溫度控制的響應速度變慢。被加熱物體的溫度在300℃以下
※加熱器的使用壽命會因使用環境而發生很大變化。使用溫度、溫度調節方法等不當，可能導致短時間內斷線，因此建議預先準備備用的筒式加熱器。
