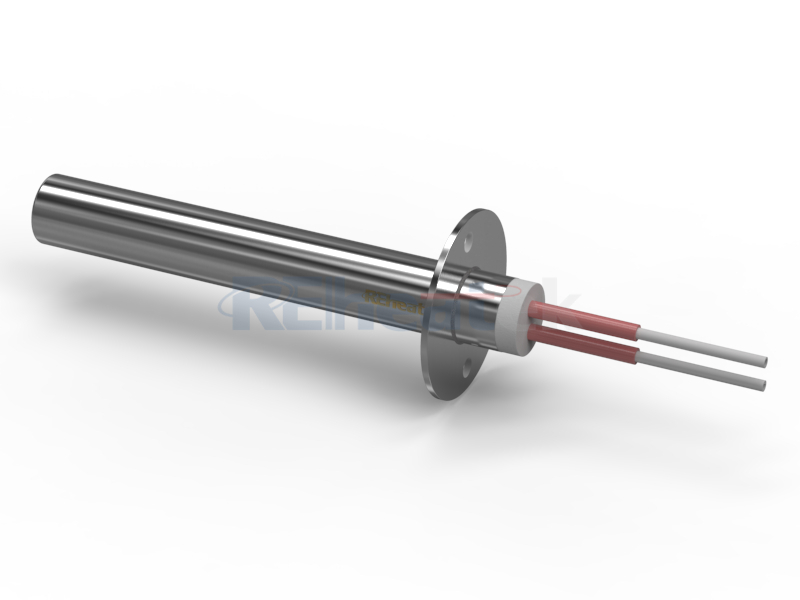

產品介紹：法蘭電熱管（也稱插入式電熱管）：是采用管狀U型電熱管，依據加熱不同介質設計規范，按照功率配置要求裝配在法蘭蓋上，插入需加熱物料中，發熱元件工作時所發出的大量熱量傳導
法蘭電熱管的安裝方向一般為側面底部打孔水平安裝以及從上往下（或者從下往上）垂直安裝。這2種安裝方式，我們在設計加熱管的時候必須要考慮。在設計上主要體現在加熱管冷區與發熱區的確認。
垂直安裝的時候，在加熱管加熱的容器內水位未加滿時，加熱管有一部分是脫離水位的，由于加熱液體介質的加熱管功率負荷遠遠大于干燒的功率負荷，所以法蘭加熱管是不能脫離水干燒的，因此在垂直安裝的情況下，如果不能保持加熱管全部浸入水中加熱，那么建議用戶留有一部分冷端（冷端大小的選擇按最低水位為準），做好液位控制器。
側面底部水平安裝的時候，幾乎可以避免干燒的現象。但是水平安裝的時候，我們必須要考慮加熱管的長度的問題，由于重力影響，水平安裝側面由于受力面積小，單位受力大，所以在選擇法蘭盤參數是要適當考慮到這個問題。
內置熱電偶
熱電偶（“ J”或“ K”型）可內置于筒式加熱器（單頭加熱管）端部或中間，同時有接地或不接地可選。
密封和防潮
為了加強產品的密封和防潮性能，可用環氧樹脂、硅樹脂或特氟龍作為出線端的密封材料，最高耐熱溫度可達245℃。易臟環境下也可選用特氟龍引線。
耐高溫材料
如須在極高的溫度下使用加熱管，可選用陶瓷封口，并用高溫陶瓷膠密封，最高耐熱溫度可以達到800°C。引線高溫玻纖線可選。
功率分布定制
由于筒式加熱器發熱區域兩端的溫度通常會低于中間的部位， 在一些應用中（例如密封或橡膠模具）尤其需要改善。為解決熱源分布不均的問題，可定制單頭加熱器兩端的功率高于中間部位。35/30/35%是常見的功率分布。
不發熱段定制
可按實際需求而定制不發熱區的長度及位置，以達到最佳加熱效果。不發熱區可位于加熱管兩端或中間位置。
發熱區可選
筒式加熱器發熱區域可根據需要定制，如定制分段發熱型，或者對同一加熱管內發熱區域進行獨立控制。
|
常規技術參數 |
|
|
發熱絲 |
NiCr 80/20 電阻絲 |
|
外殼材質 |
304/321/316不銹鋼, 鈦合金TA1, Incoloy 800, Incoloy 840 |
|
管子直徑 |
3mm ~ 30mm |
|
管子長度 |
15mm ~ 3m |
|
最高使用溫度 |
800 ℃ |
|
功率誤差 |
+5%, -10% |
|
電阻誤差 |
+10%, -5% |
|
電壓 |
380V, 240V, 220V, 110V, 36V, 24V or 12V |
|
長度公差 |
± 1 mm |
|
直徑公差 |
± 0.02 mm |
|
標準冷段尺寸 |
5~10mm |
|
冷態絕緣電阻 |
≥ 500 MΩ |
|
冷態最大泄露電流 |
≤ 0.5 mA |
