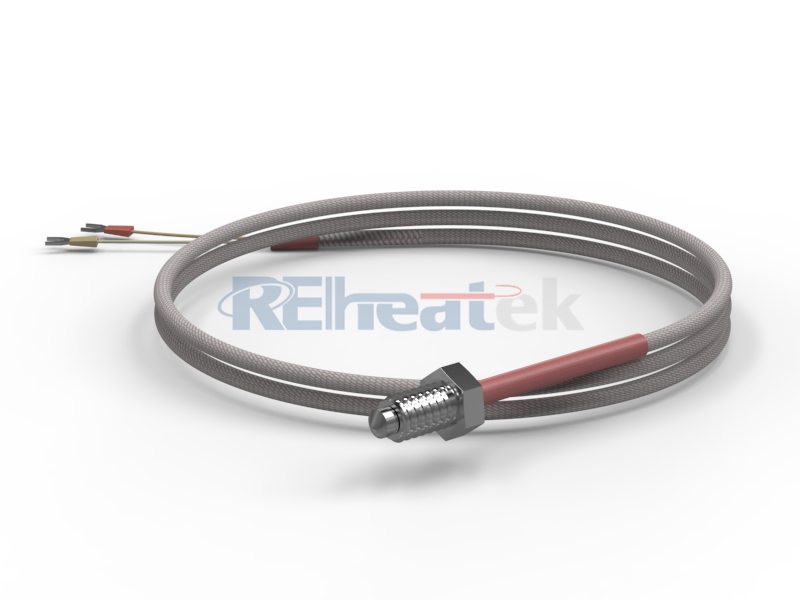

螺紋頭式熱電偶

熱電偶是測量溫度的裝置，它由端部緊密連接的兩種金屬組成。兩種不同材質的金屬組成閉合回路，當兩端存在溫度梯度時，回路中就會有電流通過，此時兩端之間就存在電動勢，通過連接電氣儀表（二次儀表）可轉換成被測介質的溫度數值。熱電偶有不同的類型，J型、K型、T型和E型是最常見的類型，而R型、S型和B型熱電偶則較多用于高溫環境。根據使用場景的不同，可以定制更適合的安裝結構。

外殼材料

SUS304

SUS316 - 耐點蝕和縫隙腐蝕性能良好，廣泛用于化工行業。

Inconel600 - 耐高溫，耐腐蝕，具有較強的應力，廣泛應用于各種加熱元件和石油化工行業。

固定方式

直接接觸式、螺紋式、固定法蘭式、活動螺紋式、活動法蘭式

連接類型

接地型

1.導熱性能良好

2.反應迅速

3.不適合有電干擾的情況

不接地型

1. 反應時間較接地型慢

2. 使用壽命長

3. 抗電干擾

外露型

1. 反應迅速

2. 適用于測量氣體溫度

3. 與其他測量結構接觸時機械強度差

1、應用
      通常和顯示儀表、記錄儀表、電子計算等配套使用。直接測量各種生產過程中的0°C~1300°C范圍內液體、蒸汽和氣體介質以及固體表面溫度。
2、特點
      ·裝配簡單，更換方便
      ·壓簧式感溫元件，抗振性能好；
      ·測溫范圍大
      ·機械強度高，耐壓性能好
3、工作原理
      熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
4、主要技術參數
      產品執行標準
      IEC584
      IEC1515
      GB/T16839-1997
      JB/T5582-91
5、常溫絕緣電阻
      熱電偶在環境溫度為20±15°C，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000Ω.m。
6、測量范圍及允差

型號	分度號	允差等級
		I		II
		允差值	測溫范圍°C	允差值	測溫范圍°C
WRN	K	±1.5°C	-40~+375	±2.5 °C	-40~+333
WRN	K	±0.004ltl	375~1000	±0.0075 ltl	333~1200
WRM	N	±1.5°C	-40~+375	±2.5°C	-40~+333
WRM	N	±0.004 ltl	375~1000	±0.0075 ltl	333~1200
WRE	E	±1.5°C	-40~+375	±1.5°C	-40~+333
WRE	E	±0.004 ltl	375~800	±0.004 ltl	333~900
WRF	J	±1.5°C	-40~+375	±1.5°C	-40~+333
WRF	J	±0.004 ltl	375~750	±0.004 ltl	333~750
WRC	T	±1.5°C	-40~+125	±1°C	-40~+133
WRC	T	±0.004 ltl	125~350	±0.0075 ltl	133~350
