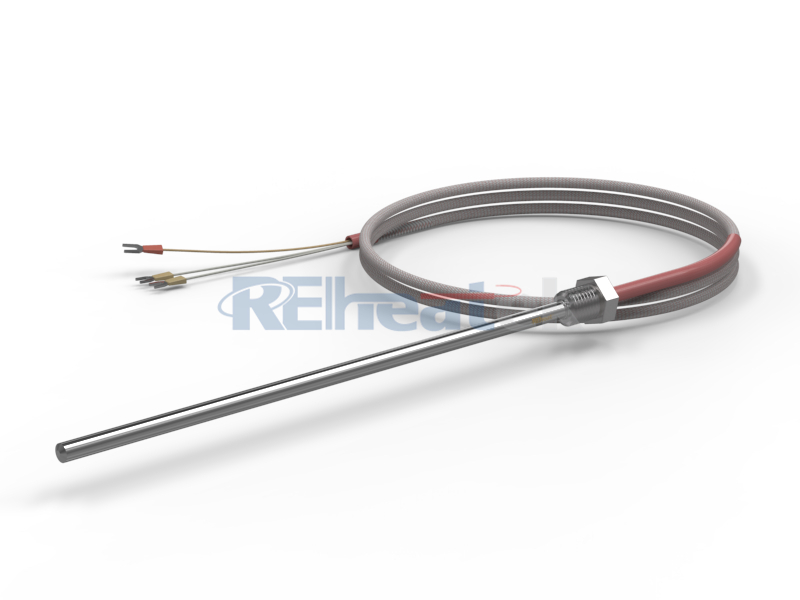

產品介紹：熱電偶是測量溫度的裝置，它由端部緊密連接的兩種金屬組成。兩種不同材質的金屬組成閉合回路，當兩端存在溫度梯度時，回路中就會有電流通過，此時兩端之間就存在電動勢，通過
外殼材料
SUS304
SUS316 - 耐點蝕和縫隙腐蝕性能良好，廣泛用于化工行業。
Inconel600 - 耐高溫，耐腐蝕，具有較強的應力，廣泛應用于各種加熱元件和石油化工行業。
固定方式
直接接觸式、螺紋式、固定法蘭式、活動螺紋式、活動法蘭式
連接類型
接地型
1.導熱性能良好
2.反應迅速
3.不適合有電干擾的情況
不接地型
1. 反應時間較接地型慢
2. 使用壽命長
3. 抗電干擾
外露型
1. 反應迅速
2. 適用于測量氣體溫度
3. 與其他測量結構接觸時機械強度差
|
熱電偶類型與測溫范圍 |
||||
|---|---|---|---|---|
|
類型 |
構成材料 |
溫度范圍 |
誤差 |
|
|
+ |
- |
|||
|
K |
鎳鉻合金 |
鎳硅合金 |
-200~1000°C |
+/- 2.2°C 或 +/- .75% |
|
J |
鐵 |
康銅 |
0~600°C |
+/- 2.2°C 或 +/- .75% |
|
T |
銅 |
康銅 |
-200~300°C |
+/- 1.0°C 或 +/- .75% |
|
E |
鎳鉻合金 |
康銅 |
-200~700°C |
+/- 1.7°C 或 +/- 0.5% |
|
N |
鎳鉻硅合金 |
鎳硅合金 |
-200~1200°C |
+/- 2.2°C 或 +/- .75% |
|
R |
白金銠 – 13% |
白金 |
0~1400°C |
+/- 1.5°C 或 +/- .25% |
|
S |
白金銠 – 10% |
白金 |
0~1400°C |
+/- 1.5°C 或 +/- .25% |
|
B |
白金銠 – 30% |
白金銠 – 6% |
0~1500°C |
+/- 0.5% |
什么是補償導線？
使用熱電偶測量溫度時，需要將熱電偶芯線直接連接在標準點上，采用與熱電偶具有相同熱起電力特性的導線與熱電偶相連接，以補償熱電偶的補償接點與接點之間的溫度差，這樣的一對絕緣導線叫做補償導線。
